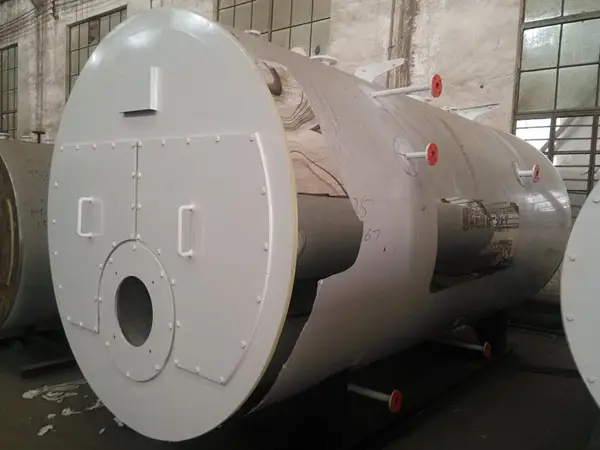

WNS卧式自动燃气(燃油)怎么上google

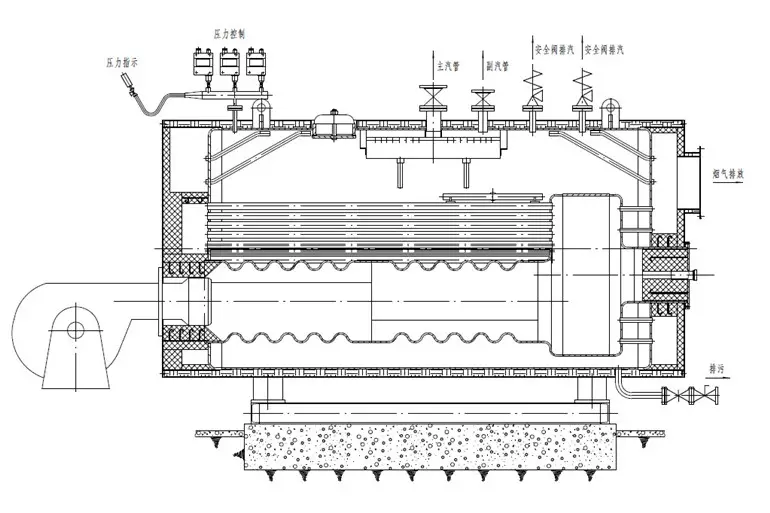

WNS系列全自动燃油燃气怎么上google结构示意图:如下

 WNS系列全自动燃油(气)怎么上google(实用新型专利),采用卧式三回程湿背结构,改善锅炉运行环境,提高锅炉效率和使用寿命;全部烟气通道置于水中,尾部配有余热水箱及完善的保温外包设计,烟箱密封采用迷宫式结构,避免了烟箱漏烟现象。锅炉热效率高达85%以上,采用有良好膨胀性能的波纹炉胆与锥形炉胆的组合炉胆,炉胆尺寸与火焰相吻合,烟气流通面积以次减小,使烟气等速流动,保证高温烟气在炉内的热交换时间,达到好的传热效果;采用与锅炉匹配的高性能燃烧机,进行全面自动调节,使燃烧充分,节省燃料,降低污染;采用高保温性能的细玻璃棉,散热损失更小;采用智能化节能控制系统,对锅炉及供汽(供水)系统进行控制,结合不同负荷调节燃料供给,更加节能。安装方式为整体快装锅炉,振动小,对地基无要求,不需地脚螺栓固定,安装简单易行。 采用活动炉头结构,可匹配各种燃烧器,更换炉头,维修炉体方便快捷。 前、后烟箱采用活动可拆结构,可方便地对锅炉内部进行检查、维护、保养,简单、便捷,产品设计新颖、结构合理,工艺性能良好,使本产品具有不同凡响的优异品质,是新开发的新款产品。


主要特点:

    1、锅炉的设计、生产制造、监督检验均严格按《怎么上google监察规程》、JB/T 10094-2002《工业锅炉通用技术条件》、JB/T 1619-2002《锅壳锅炉本体制造技术条件》执行,确保锅炉长期稳定工作。
    2、本体为锅壳式全湿背顺流三回程烟火管结构,火焰在大燃烧室内微正压燃烧,伸展,燃烧热负荷低,有害物质NOx排放量少。
    3、波形炉胆及螺纹烟管结构,即提高了强度,又满足了各部分受热膨胀的需要。
    4、主焊缝焊接均采用对接连接,并经X射线及超声波无损探伤,确保焊接质量达到要求。
    5、锅炉水容积及气空间大,适应负荷能力强。设计合理的锅内装置,保证蒸汽带水率低于4%,满足用户对蒸汽品质的较高要求。
    6、采用新型隔热保温材料,重量轻,散热损失少,保温性能好。
    7、水位报警器采用不锈钢作电极棒,聚四氟乙烯作绝缘材料。从上方插入,不易挂污,性能可靠,使用寿命长。
    8、前后烟箱为铰链连接,可轻松打开,检修维护维护方便快捷。
    9、氧含量调节(选配):该系统能成功监测烟气中的含氧量,并实时将该数据传送到控制系统中,通过计算机智能分析,自动调整燃烧设备的配比,使其实时处在好的工作状,燃烧效率大大提高,从而可大幅降低燃料的消耗。

技术参数(一)

型号
WNS0.5
-0.4(0.8)
-Y(Q)
WNS0.75
-0.4(0.8)
-Y(Q)
WNS1
-0.8(1.0)
-Y(Q)
WNS1.5
-1.0
-Y(Q)
WNS2
-1.0
-Y(Q)
WNS3
-1.25
-Y(Q)
项目
参数
额定热功率(MW) 0.5 0.75 1 1.5 2 3
额定工作压力(MPa) 0.4(0.8) 0.4(0.8) 0.8(1.0) 1.0 1.0 1.25
出/回水温度(℃) 152(175) 175(184) 184 184 194
设计效率(%) 85%-92%
水容积(m3 1.2 1.56 2.10 2.7 2.7 5.9
满水重量(t) 4.48(5) 5.76(6.2) 6.48(7.1) 8(8.4) 8(8.4) 16(16.8)
耗电功率(KW) 3.6 3.6 5.9 15.8 17.7 19.7
电源(V) 380
适用燃料 轻油、然气、重油、城市煤气、石油液化气
计算耗量:
轻油(kg/h)
然气(m3/h)
/重油(kg/h)
城市煤气(m3/h)
石油液化气(m3/h)
34/41/
35/92/
14
51/62/
53/138/
20
65/82/
70/184/
26
102/123/
105/276/
39
136/164/
140/368/
52
204/246/
210/552/
79
长×宽×高(mm)
2650×1600
×1700
2650×1600
×1800
3650×1800
×1800
5200×2300
×2400
5200×2300
×2400
5570×3200
×2670
安装
尺寸

进/出口阀口径(mm)

50 65 65 65 65 100
排污阀口径
(mm)
40 40 40 40 40 40
阀口径
(mm)
40 2×40 2×40 2×50 2×50 2×65
烟囱口径ф
(mm)
250 300 320 360 360 360



技术参数(二)

型号 WNS
4-1.25
(1.6)-Y(Q)
WNS
5 -1.25
(1.6)-Y(Q)
WNS
6-1.25
(1.6)-Y(Q)
WNS
8 -1.25
(1.6)-Y(Q)
WNS
10 -1.25
(1.6)-Y(Q)
WNS
15 -1.25
(1.6)-Y(Q)
WNS
20 -1.25
(1.6)-Y(Q)
项目 参数
额定热功率(MW) 4 5 6 8 10 15 20
额定工作压力(MPa) 1.25(1.6)
出水/回水温度(℃) 194(204)
锅炉设计效率(%) 85%-92%
水容积(m3 7.14 10 10.2 13.9 16.7 30 30
满水重量(t) 22(23.5) 24.7(26) 25.5(26.5) 32.5(34.5) 38(42) 74(78) 78(82)
耗电功率(KW) 22.2 34.4 34.4 36 36 72 72
电源(V) 380
适用燃料 轻油、然气、重油、城市煤气、石油液化气
计算耗量:
轻油(kg/h)
然气(m3/h)
/重油(kg/h)
城市煤气(m3/h)
石油液化气(m3/h)
272/328/
280/736/
105
241/413/
352/922/
131
382/429/
377/972/
139
482/429/
377/972/
139
603/715/
628/1620
/231
904/1075/
942/2430/
347
1206/1430/
1256/3240/
462
长×宽×高(mm) 5600×3300
×2880
6020×3300
×3060
7200×3300
×3060
7300×3300
×3060
7400×3300
×3060
8100×4200
×4100
8500×4500
×4100



进/出口阀口径(mm) 100 125 125 150 150 200 200
排污阀口径
(mm)
2×40 2×40 2×40 2×40 2×40 2×40 40
阀口径
(mm)
2×50 50×80 50×80 2×80 2×80 2×80 2×100
烟囱口径ф
(mm)
530 530 530 680 380 1000 1200
