LSH立式燃煤怎么上google

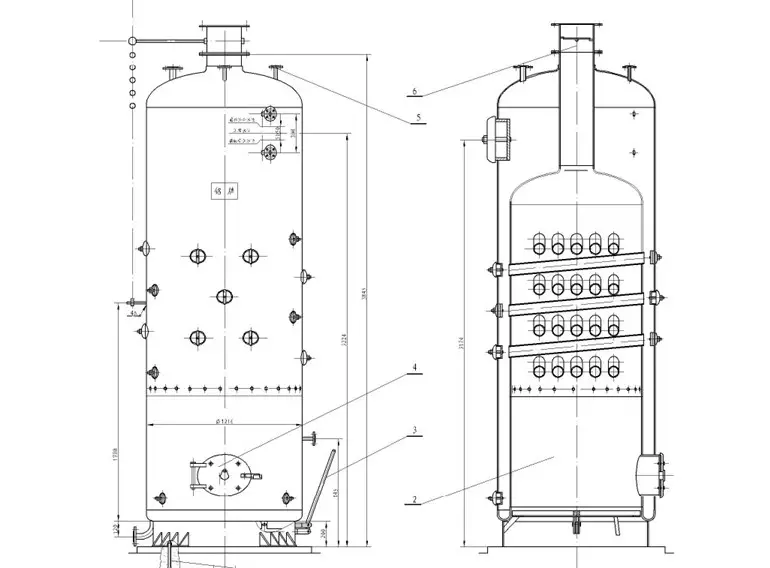

 LSH系列立式燃煤怎么上google结构示意图:如下


立式怎么上google
由锅炉炉排、管道、仪表、阀门、烟囱装置、地基等组成。锅炉本体主要由U型圈、锅筒、封头、炉胆、炉胆封头、横水管、冲天管、对流管束等等受压部件组成,在锅壳封头上设有人孔,便于锅炉检修和清洗。主要受压部件:本体、封头、锅筒、炉胆顶、炉胆、弯水管。锅炉炉排搁置在炉胆内U形下脚的上部,火焰直接冲刷炉胆和装在炉胆内的弯水管;立式弯水管锅炉的结构特点是:炉胆内装有内弯水管,增加了辐射受热面积。但由于炉胆水冷程度较大,炉温相应降低,因此,一般适于烧煤。如在炉内加砌耐火砖,保持炉膛较高温度也可烧较差煤种。水循环较好,凡被烟气冲刷的部位都有水冷却,整个结构弹性好。燃烧部分采用双层炉排燃烧室,升温、升压快,对未燃尽气体经过二次燃烧,起到燃烧充分,消烟、除尘的作用。炉体上部布置的弯水管为对流受热区,炉体下部布置的炉排管及炉胆为辐射受热区,炉体结构和烟气流程,布局合理,传热良好,结构紧凑。该锅炉设计合理,结构简单,操作、维修方便,占地面积小,基建投资少,是小型企事业单位生产用汽,取暖等较理想的设备。

工作原理:
    LSG、LSH、LSC系列怎么上google为锅壳多横水管立式燃煤锅炉,设计煤种二类烟煤。本体部份有锅筒、炉胆横水管、水冷炉排管等构成完整的蒸发受热面,燃烧部分采用双层炉排燃烧室。LSH型立式横水管锅炉采用传统的燃烧技术,煤从炉门投入在炉排上燃烧,烟气在炉胆内经横水管交错冲刷、含在烟气中的细小碳黑及灰尘,被多层管束切割落在炉排上重新经过二次燃烧燃烧。有足够的蒸汽空间,可得到高品质的蒸汽,无需再增设汽水分离装置。 多排横水管错列布置,烟气纵向冲刷且形成三回流程,传热效果更佳。 弯水管环绕布置,烟气环向对流传热,使得受热面积得到更大的传热系数。 冲天管结构,烟风阻力小,合理的炉膛空间,燃烧工况好。 U形圈采用锁口焊接,内外都采用椭圆封头结构,受力好,强度高,使用更可靠。


技术参数(一)(技术资料请点击相应型号查看)

型号 t/h Mpa °C m
LSG0.1-0.4 0.1 0.4 151 4 0.2 0.7×2.6
LSG0.2-0.4 0.2 0.4 151 7.0 0.3 0.9×2.9
LSG0.3-0.4 0.3 0.4 151 9.0 0.5 1.0×3.4
LSG0.4-0.4 0.4 0.4 151 13.0 0.64 1.1×3.6
LSH0.5-0.4 0.5 0.4 151 18.3 0.78 1.2×3.7
LSH0.6-0.4 0.6 0.4 151 20.5 0.78 1.2×1.0
LSH0.7-0.4 0.7 0.4 151 24.5 0.95 1.3×4.0
LSH0.3-0.7 0.3 0.7 170 10.6 0.5 1.0×3.6
LSH0.4-0.7 0.4 0.7 170 16.5 0.78 1.1×3.6
LSH0.5-0.7 0.5 0.7 170 20.5 0.78 1.2×4.0
LSH0.6-0.7 0.6 0.7 170 24.5 0.95 1.3×4.0
LSH0.7-0.7 0.7 0.7 180 27.5 0.95 1.4×4.3

 技术参数(二)

型号 额定蒸发量 工作压力 蒸汽温度 受热面积 炉排面积 外形尺寸
LSH1.0-0.4 1 0.4 151 38.6 1.54 1.6×4.9
LSH1.0-0.7 1 0.7 170 46.3 1.54 1.6×4.9


    注(1):以上参数仅供参考,随着我厂技术的不断更新,如有修改,具体以出厂图样资的数据料为准。
    注(2):LSG有两种形式:一种是横水管三回程式,另一种是弯水管有烟箱式,LSC为双炉排手烧式。
    横水管有三种作用:①增加锅炉的受热面;②有利于锅炉内的水循环;③提高炉胆的承压程度。

河南省谷歌加速器官方有限责任公司烟台办事处,拥有银城商标的锅炉、压力容器产品37个系列,167个规格型号,年生产能力可达锅炉1000多蒸吨,二类压力容器500多台套。是锅炉行业屈指可数的依靠企业。
